氮化鋁陶瓷(AlN)燒結助劑如何選擇

    技術的高速發展使得人們對材料性能的要求越來越高，氮化鋁陶瓷材料因其高熱導率、低介電常數、與硅相匹配的熱膨脹系數、熱化學穩定性好、機械性能良好、無毒無害等優點，廣泛應用在大規模集成電路、航空航天等重要領域，受到科研和工業越來越廣泛的重視。下面來和鈞杰陶瓷一下來了解一下吧
一、為什么需要AlN陶瓷燒結助劑呢？
AlN屬于共價化合物，原子間結合力強，自擴散系數小。根據燒結理論，鹽類的燒結溫度(Ts)和熔點(Tm)的關系為：
AlN熔點為 3300℃，因此AlN陶瓷的燒結溫度高達1900 ℃以上，嚴重制約了其在工業上的應用，添加合適的燒結助劑是降低AlN陶瓷燒結溫度的重要方法。

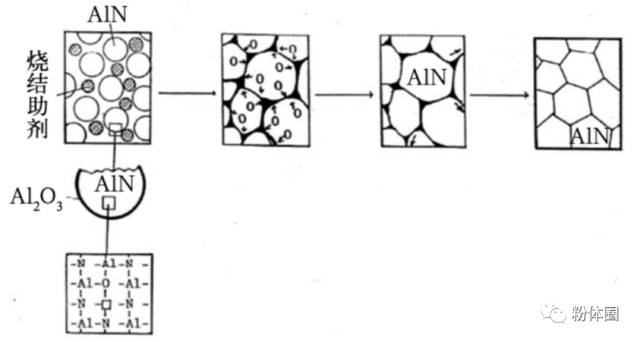

二、燒結助劑的作用原理
燒結助劑為某些稀土金屬、堿土金屬和堿金屬等的化合物， 例如Y2O3、CaO、CaF2、Li2O 等，其能有效促進AlN粉末的燒結，有助于提高燒結樣品的熱導率。
1、與AlN粉末表面的氧化鋁反應，形成低熔物，產生液相，利用液相傳質促進燒結，提高材料的致密度；
2、與氧雜質反應，在晶界以Y-Al2O3和Ca-Al2O3化合物的形式析出，降低AlN 晶格的氧含量，起到純化晶格的作用，從而提高AlN燒結體的熱導率。
三、燒結助劑選用原則
1、在較低溫度下能與AlN顆粒表層的Al2O3發生共熔，生成液相，且產生的液相對AlN顆粒具有良好的浸潤性；
2、液相的流動性好，燒結后期在AlN晶粒生長過程的驅動下向三叉晶界流動，不至于形成AlN晶粒間的熱阻層；
3、添加劑與Al2O3有較強的結合能力，以利于脫除氧雜質，凈化AlN晶格；
4、添加劑最好不與AlN發生反應，否則容易產生晶格缺陷。
四、燒結助劑的主要分類
AlN陶瓷熱力學研究表明，符合條件的低溫燒結助劑主要是一些稀土金屬氧化物及氟化物Y2O3、YF3堿土金屬氧化物CaO、CaF2及氟化物和少量具有還原性的化合物（Li2O、B2O等）。表1為常見的AlN燒結助劑的分類及特點匯總。

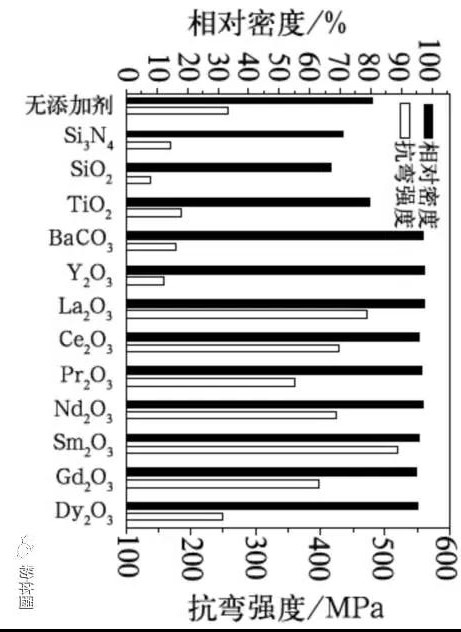

由于添加氧化物，會引入氧雜質，不利于AlN基板的熱學性能與機械性能的提高，如CaC2助燒劑與AlN反應改變AlN與液相的界面自由能，影響AlN晶粒的生長和致密化。圖2為不同燒結助劑對AlN陶瓷的密度和抗彎強度的影響。

采用單一燒結助劑只能有限降低燒成溫度，提高樣品的熱導率也很有限，很難滿足使用要求，故材料學者們進行了多元復合體系燒結助劑的研究，以期在更低的溫度達到較好的燒成效果。研究表明：復合助燒結劑各組分相互配合，能更有效地降低燒結溫度，同時能較大幅度的提高AlN陶瓷的熱導率。
（1）Y2O3-CaO系
使用Y2O3-CaO系燒結助劑的AlN陶瓷常采用常壓燒結和熱壓燒結兩種工藝制備。常壓燒結制備的AlN陶瓷的第二相分布在AlN陶瓷晶界，可以降低燒結體的氧含量；熱壓燒結AlN陶瓷是在N2氣氛下石墨模具中進行的，C還原氣氛減少低溫燒結AlN的第二相，降低氧含量，由于部分產物以氣態的形式揮發，所以熱壓燒結AlN陶瓷的第二相含量降低。
（2）CaF2-Y2O3系添加劑
隨著CaF2含量的減少， 燒結體晶界相逐漸增多， 晶界變寬， 晶粒變小， 熱導率在CaF2質量分數為3%時達到最大。CaF2熔融溫度低， 低溫即可與Al2O3反應形成液相。反應中生成的AlF3在高溫下升華， 而鈣和氮的化合物熔點較低，在高溫下易揮發，所以晶界中主要為鋁酸鹽相。
（3）CaF2-YF3系燒結助劑
YF3不引入氧，且比Y2O3有著較低的熔點，因此可作為燒結助劑被使用。CaF2-YF3體系在高溫下，液相化合物在AlN顆粒之間流動與重新分布，使得其中的YF3有充足的機會與AlN顆粒表面的氧，從而有效地降低了AlN顆粒表面的氧含量，減少了高溫下AlN晶格中氧缺陷的形成。加入CaF2 -YF3 系燒結助劑的試樣有更高的熱導率。

（4）Y2O3-CaO-Li2O系
添加Y2O3-CaO-Li2O系燒結助劑，在AlN陶瓷燒結過程中，Y2O3、CaO和Al2O3結合形成的鋁酸鹽液相，且保溫時間越長，液相量越多。該液相分布于AlN晶界，促進了燒結致密化及雜質在AlN晶界的聚集，將氧原子束縛在晶界第二相中，AlN陶瓷的熱導率也逐漸增加。隨著燒結時間的延長，AlN晶格內部的氧原子逐步向表面擴散，進一步凈化了AlN晶格，熱導率迅速增長。該助燒劑體系中Li2O的助燒作用就是明顯降低反應溫度，改善液相與AlN晶粒的潤濕性，促進低溫燒結AlN陶瓷的致密化。
